ЕКГ машината (или наречена ЕКГ машина) улавя електрическите сигнали, генерирани от сърцето чрез електроди, поставени на повърхността на човешкото тяло, и ги преобразува във визуализирана вълнова форма. Правилното използване на електродите е пряко свързано с яснотата и целостта на записаните електрокардиограмни сигнали. Ако електродът е поставен неправилно или е свързан неправилно, това може да причини изкривяване на формата на вълната на електрокардиограмата, повишена интерференция на сигнала и дори да пропусне важна патологична информация, като по този начин повлияе на диагностичната преценка на лекаря. Потребителите трябва да изберат квалифицирани електроди и проводници и трябва да разполагат с квалифицирани специалисти за извършване на стандартизирани операции.

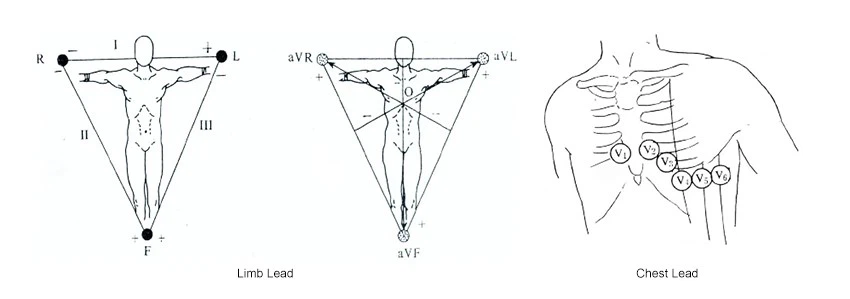

За 12-канален ЕКГ апарат стандартният 12-електрокардиограф с електрокардиограф е най-често използваният тип в клиничната практика. Чрез поставяне на 9 или 10 електрода на различни позиции върху човешкото тяло, той образува 12 ЕКГ отвеждания. Позицията на електрода следва международно признатите стандарти, обикновено използвайки стандартите на Wilson или Cabrera, и е разделена на проводници за крайници и проводници за гръдния кош.

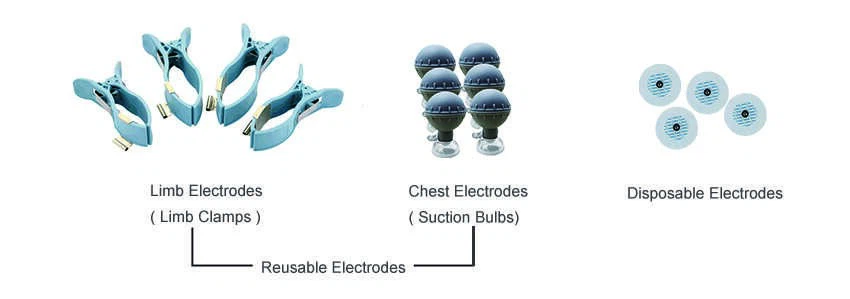

Има различни видове електроди за електрокардиография, обикновено разделени на електроди за многократна употреба и електроди за еднократна употреба. Електродите за многократна употреба включват гръдни електроди, известни също като аспирационни крушки, и електроди за крайници, известни също като скоби за крайници. За възрастни и педиатрични пациенти електродите за многократна употреба са различни по размер. Еднократните електродни подложки са по-удобни и удобни за използване, но имат по-висока цена. В повечето случаи подложките за електроди за еднократна употреба не са предпочитаният избор.
Независимо кой тип електрод потребителят избере да използва, позицията на електрода трябва да бъде поставена в съответствие с разпоредбите.

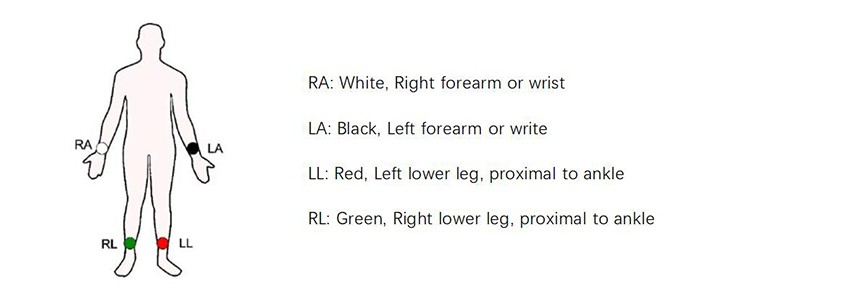

Позицията на електрода на крайника:
Проводниците на крайниците се използват главно за запис на електрическа активност в хоризонталната и вертикалната равнина на сърцето, като помагат за оценка на електрическата ос на сърцето, камерна хипертрофия и други състояния.
Позицията на гръдните електроди:
Гръдните проводници се използват главно за регистриране на електрическата активност на предната, страничната и задната стена на сърцето и са от голямо значение за диагностицирането на заболявания като инфаркт на миокарда и камерна хипертрофия.
При поставяне и свързване на електроди операторите трябва да обърнат внимание на:
1. Почистване на кожата:Преди да поставите електрода, кожата трябва да се почисти със спирт или специализирани почистващи препарати, за да се отстранят маслото и мръсотията, за да се намалят съпротивлението и смущенията. Моля, имайте предвид, че някои пациенти може да са алергични към определени почистващи препарати и е необходимо да изберете подходящия почистващ препарат въз основа на състоянието на пациента.
2. Нанесете проводима паста:Ако е необходимо, нанесете подходящо количество проводяща паста равномерно на съответната позиция, за да проведете по-добре текущия сигнал. Използването на проводяща паста също трябва да вземе предвид въпроса за алергиите на пациента.
3. Подходящо налягане:Електродът трябва да бъде плътно прикрепен към кожата, но трябва да се избягва прекомерна сила, за да се избегне дискомфорт или увреждане на кожата.
4. Избягвайте източници на смущения:Позицията на електрода трябва да избягва области като костни издатини, белези, татуировки и т.н., които могат да повлияят на качеството на сигнала, като същевременно е далече от предмети като метални вещества и електронни устройства, които могат да причинят смущения.
5. Поддържайте стабилност:По време на процеса на запис пациентите трябва да поддържат спокойно дишане и стабилна поза, като избягват движение или говор, за да намалят смущенията.
Ако имате нужда от подробно разбиране на електродите и методите на свързване, можете да се обърнете към нашия видеоклип „Свързване на ЕКГ електроди и запис на ЕКГ“ в YouTube. Моля, посетете: https://youtu.be/lGpg4uJfzB4.
Точността и стандартизацията на позициите на електрокардиографските електроди са един от ключовете за осигуряване на качество и диагностична точност на електрокардиограмите. Медицинският персонал трябва да е опитен в поставянето на позициите на електродите и да следва стриктно стандартизираните процедури при практически операции, за да подобри точността и надеждността на електрокардиограмните изследвания.
